A PTE 3D Központ 3D szkennelési szolgáltatásai széles portfóliót fednek le méret és felhasználási fókusz tekintetében. Gépparkunk spektruma a könnyű és kompakt, belépő szintű hobbi szkennerektől az ipari minősítésű szkennerekig terjed, így minden létező igényt ki tudunk elégíteni.
3D szkennereinkkel műszaki alkatrészek digitális beolvasására vagyunk képesek kisebb csavaroktól egészen motorkerékpárokig vagy autókig, akár helyszínen is. Emellett Leica épületszkennerünkkel komplett belső tereket, homlokzatokat, gépészeti helyiségeket és akár teljes épületrészeket is gyorsan, nagy pontossággal tudunk felmérni, és a valós állapotot sűrű, méretpontos pontfelhőként rögzíteni. Ezt követően a kapott felvételek átalakíthatók egyszerű 3D geometriává, felületmodellekké vagy CAD/BIM modellekké is. Mivel a felvételek nagyfelbontásúak és színesek, a tárgyak felületeit és színeit is képesek megörökíteni, élethű textúrákat adva az elkészült modelleknek. Ezen felül lehetőség van az egész emberi test vagy egyes végtagok szkennelésére is orvosi vagy művészi projektek számára.
A kapott digitális állomány számos mérnöki, orvosi és művészeti területen felhasználható:
Ha kérdése van, ha árajánlatot kérne vagy megrendelést szeretne leadni, kérjük, keressen email címünkön: megrendeles@3d.pte.hu
Megkeresése feldolgozását követően munkatársaink felveszik Önnel a kapcsolatot.
Ha nem szükséges további pontosítás, egy munkanapon belül küldjük a PTE 3D árajánlatát.
Amennyiben szakmai, technikai jellegű kérdése van, keresse szakértőnket.
A PTE 3D az alábbi, 3D szkenneléssel kapcsolatos szolgáltatásokat nyújtja:
- Helyszíni vagy irodai felvétel, egyszerű modellgenerálással
- Felületmodell generálás STP, IGS formátumba
- Reverse engineering (visszafejtés) CAD kompatibilis modellé
Szőke András
+36 30 390 5679
Gyors, kézben tartható 3D szkenner nagyobb tárgyak és emberi test/testrészek felméréséhez (pl. bútor, karosszériaelem, szobor, helyszíni objektumok). Kimenetként egy teljes, méretarányos 3D modellre számíthatnak, jellemzően színes (textúrázott) felülettel, amit dokumentálásra, tervezéshez vagy bemutatáshoz lehet tovább használni.
Kifejezetten apró részletekhez való, nagy pontosságú 3D szkenner kisebb alkatrészek és finom geometriák mérésére (pl. gépalkatrész, fogászati/ortopédiai minták, csatlakozók, díszítések). Kimenetként nagyon részletgazdag, „éles” 3D modellt ad, ami ideális pontos illesztésekhez, ellenőrzéshez vagy reverse engineeringhez.

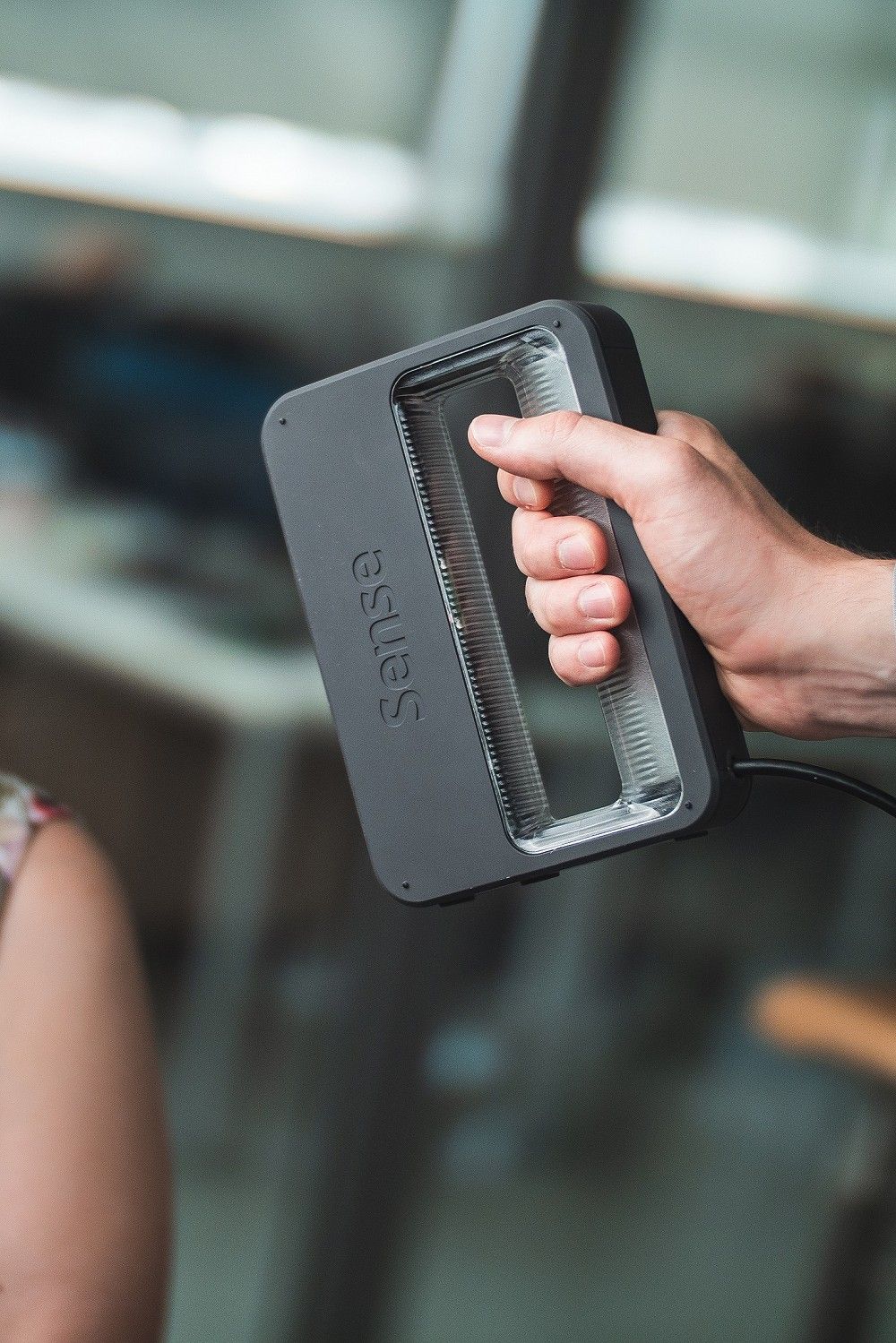

Könnyen használható kézi 3D szkenner, ami elsősorban gyors, egyszerű felmérésekhez ideális – például emberek, kisebb tárgyak vagy hobbiprojektek digitalizálásához. Kimenetként egy alap 3D modellt ad, amit látványtervhez, bemutatáshoz vagy egyszerű 3D nyomtatási előkészítéshez lehet felhasználni (az apróbb részletek és élek kevésbé lesznek hangsúlyosak).
Állványos, nagy hatótávolságú lézerszkenner épületek és helyszínek gyors, pontos felméréséhez – ideális alaprajzokhoz, homlokzatokhoz, gépészeti terekhez vagy teljes belső terek dokumentálásához. Kimenetként egy nagyon sűrű, méretpontos pontfelhőt kapnak, amiből később 3D modell, metszetek, tervek vagy BIM-alapanyag is készíthető.
A virtuális campus-projekt során a PTE 3D mérnökei lemodellezték és bejárhatóvá tették az egyes egyetemi létesítményeket. A PTE MIK teljes területe bejárható VR-ban Oculus Rifttel, és bemutató órák is látogathatóak. A PTE ÁOK aulája látogatható böngészőben, asztali és VR környezetben is, az ott található kiállítások on-line is megtekinthetőek és folyamatosan frissülnek.
Napjainkban trendi ajándékká vált saját 3D nyomtatott képmásunk. Párok, szülők és nagyszülők ajándékozzák egymásnak saját, színpompás 3D nyomtatott kicsinyített másait, a MiniMe-ket. Mivel rendelkezik az emberi testet tökéletesen bedigitalizálni képes kézi szkennerekkel és a szivárvány színeiben nyomtató Polyjet nyomtatóval egyaránt, a PTE 3D Központban is lehetőség van arra, hogy az ügyfelek kisebb-nagyobb 3D nyomtatott szobrok formájában örökítsék meg pillanatnyi önmagukat az örökkévalóságnak.
Emberi állkapocs, fogsor, fülcsont stb. 3D szkennelése orvosi szemléltetőeszköz gyanánt.
Egy elektromos kerékpár akkumulátorának szkennelése reprodukció céljából.
Lámpakapcsoló lemásolása 3D szkenneléssel reverse engineering céljából.

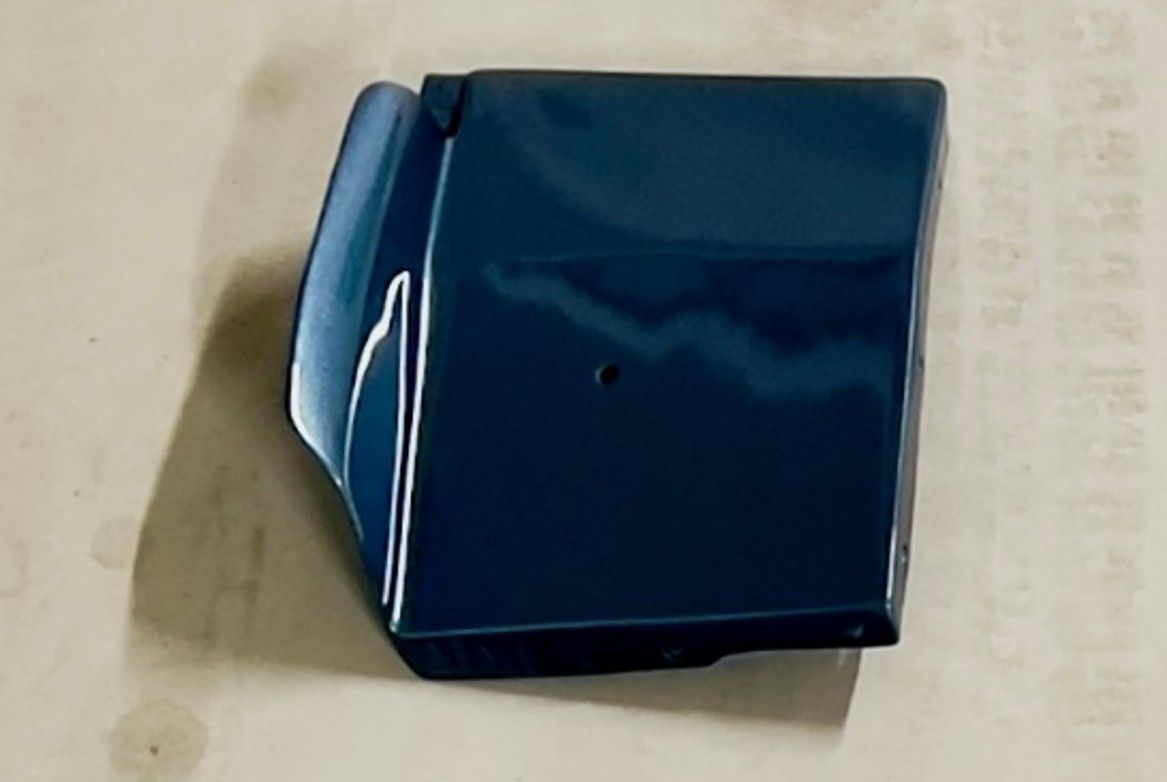

Különféle autóalkatrészek (ékszíjtárcsa, fékdob) 3D szkennelése reverse engineering céljából.

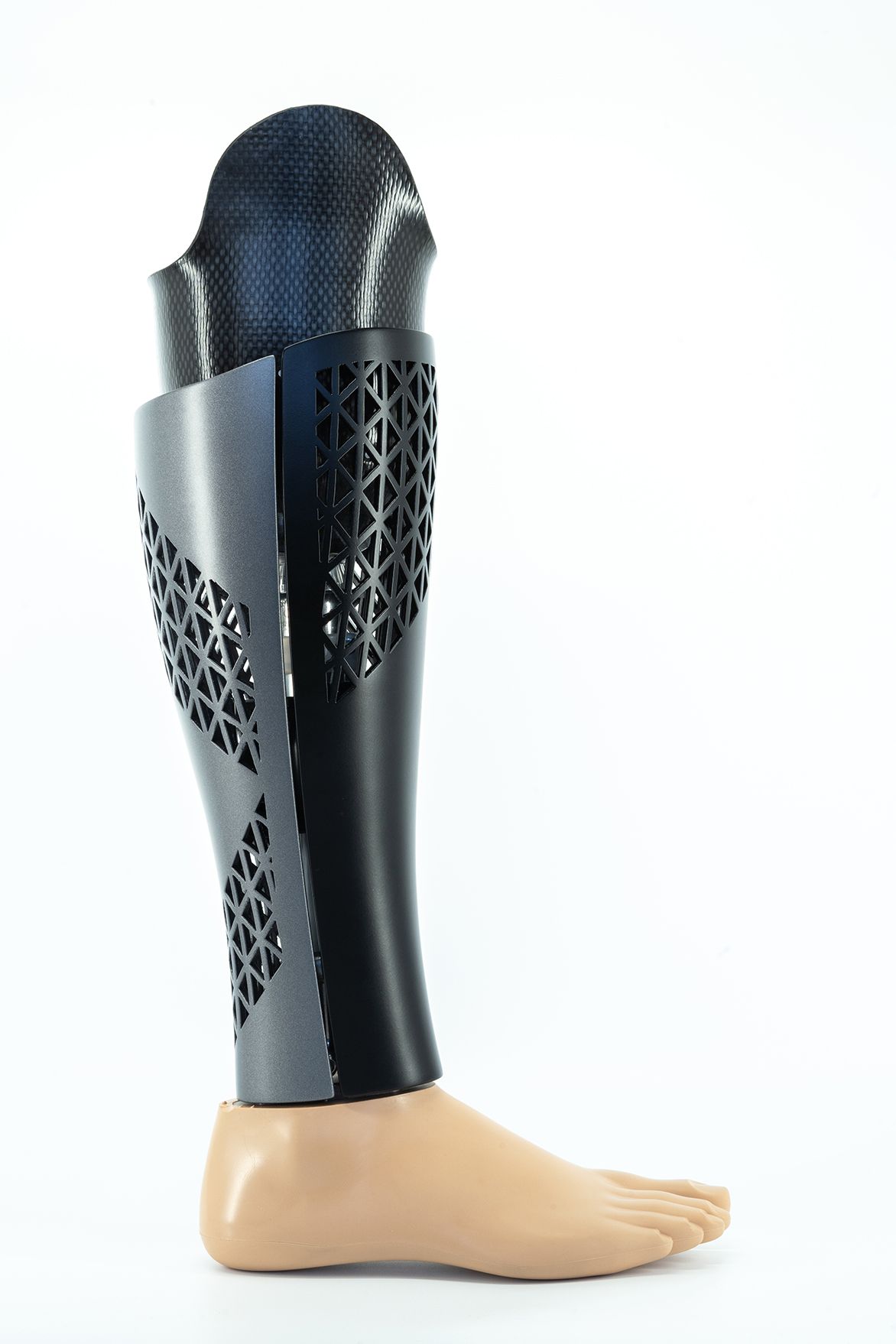

Orvosi protézis 3D szkennelése akár formatervezés, akár reverse engineering céljából.
Mennyi időt vesz igénybe egy szkennelés?
Egy munkafolyamat bonyolultságtól függően 1-3 óráig tart. Ez a szkennelendő tárgy méretétől, alakjától és felületétől függ.
Milyen pontos a kapott eredmény?
Artec kéziszkenner esetében a modellek pontos rögzíthetőségét a felületi minőségük szabja meg. Könnyen érzékelhető matt felületek esetében 0,1 mm pontossággal generálható 3D modell. Rosszabb esetben 0,5 mm pontosságú.
Sense kéziszkenner esetében 1-5 mm.
Lehet javítani a pontosságon nehezen szkennelhető, csillogó, fényes felület esetében?
Igen, amennyiben nem kényes a felület és vízzel mosható, speciális spray használatával itt is elérhető lehet akár a 0,1 mm pontosság.
Mennyi időt vesz igénybe az utófeldolgozás?
Modelltől függően 2-8 óra is lehet. Ezt a modell mérete, bonyolultsága, geometriai és felületi tulajdonságai határozzák meg.
